(一)外表面銹蝕、油漆脫落、保溫破損

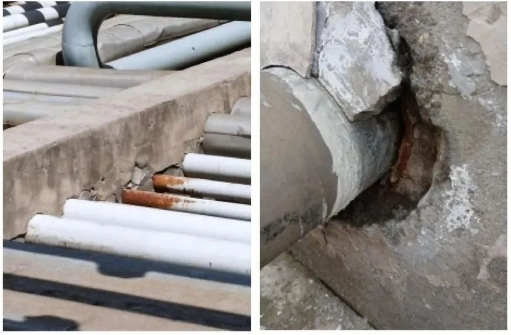

露天室外的壓力管道外表面容易銹蝕、油漆脫落，如下圖所示。

圖1管道外表面油漆脫落

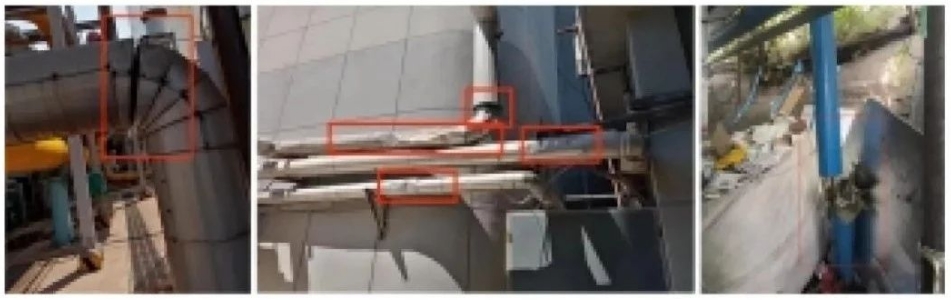

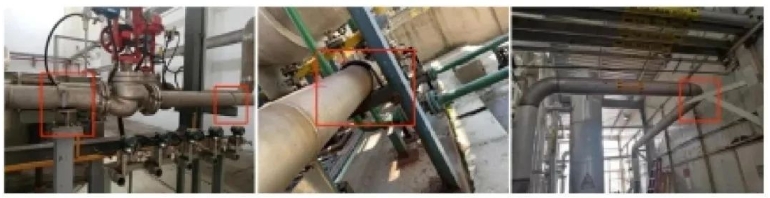

下圖管道保溫破損、變形，在這種情況下，管道的銹蝕速度反而比沒有保溫時更快。

圖2管道保溫破損、變形

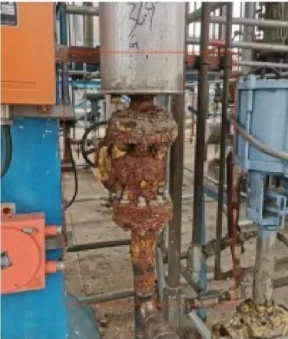

下圖是管道腐蝕嚴重的案例。

圖3壓力管道嚴重腐蝕

(二)管道本體與支承件直接焊接/接觸

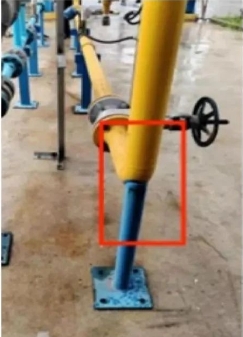

當管道本體和支承件的材料是不銹鋼和碳鋼材質時，直接接觸很容易導致不銹鋼電偶腐蝕(鐵離子腐蝕)，按照標準《工業金屬管道設計規范》。下圖為不銹鋼管道和碳鋼支承件直接相連的典型反面案例。

圖4不銹鋼管道和碳鋼支承件直接接觸

下圖是不銹鋼氫氣管道本體和碳鋼支承件直接焊接的典型反面案例。

圖5 不銹鋼氫氣管道和支承件直接焊接

(三)壓力管道支架失效

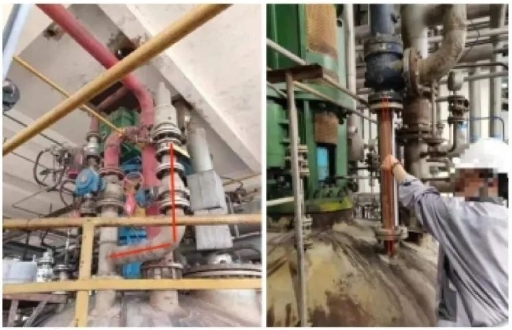

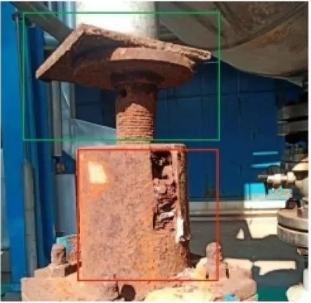

壓力管道的支架應完好、可靠，下圖是某壓力管道的彈簧支架銹蝕失效的反面案例。

圖6管道支承件損壞

（四）管道發生彎曲變形

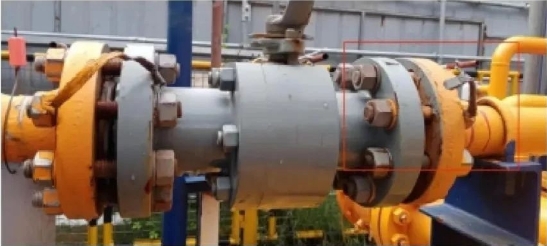

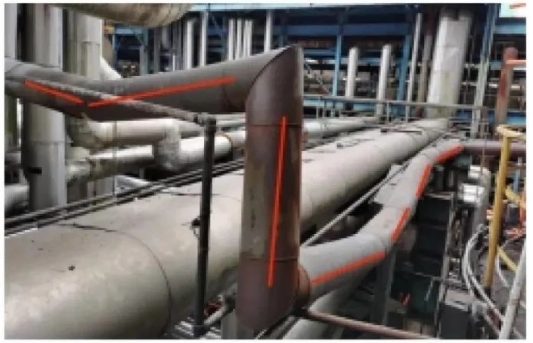

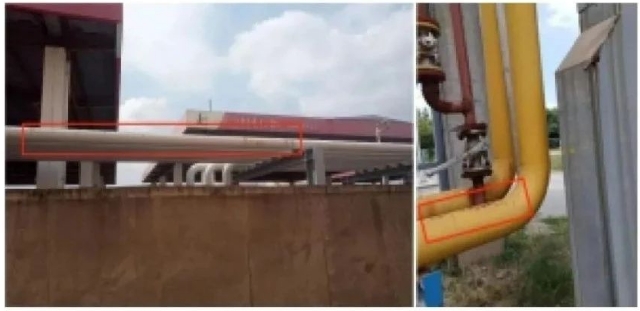

一般來講，沒有外力影響下，管道很難彎曲變形，但存在某些使用單位管道支架設置不合理，導致管道長期受力:發生彎曲變形，如下圖所示。

圖7管道彎曲變形

(五)介質及流向標識缺失

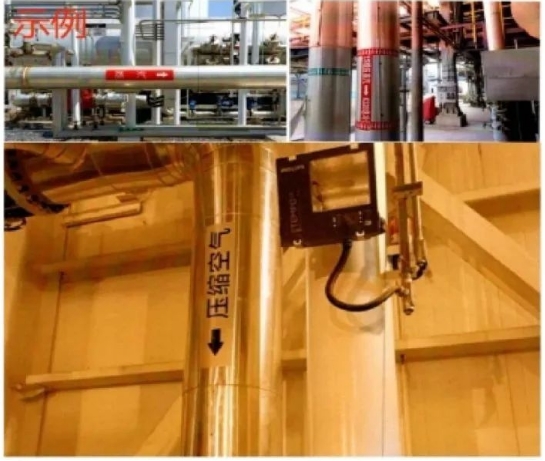

壓力管道的外表面應參照相關標準設置識別色、流向標識、介質名稱，如下圖所示。

圖8壓力管道介質及流向標識示范

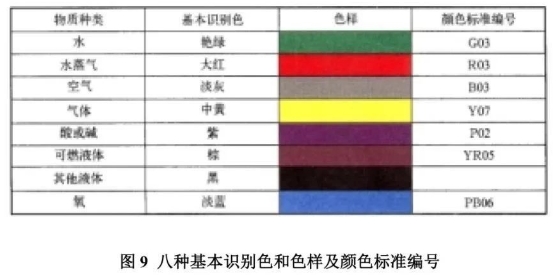

嚴格來講，上圖水蒸氣的色樣應為大紅色，壓縮空氣應為淡灰色。下圖為GB-7231中的八種基本識別色。

(六)靜電跨接脫落

一般來講，輸送易燃易爆介質的壓力管道需設置靜電接地，具體涉及標準規范較多，請自行查閱。下圖是典型的法蘭間靜電跨接脫落的情況。

（七）壓力管道閥門泄漏

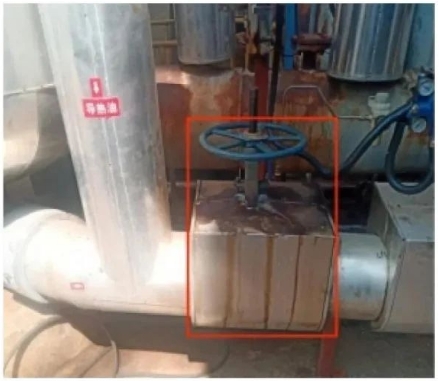

下圖的導熱油管道的閥門存在泄漏現象

圖11導熱油管道閥門泄漏

(八)壓力管道焊接問題

下面是典型焊接存在問題的圖片。

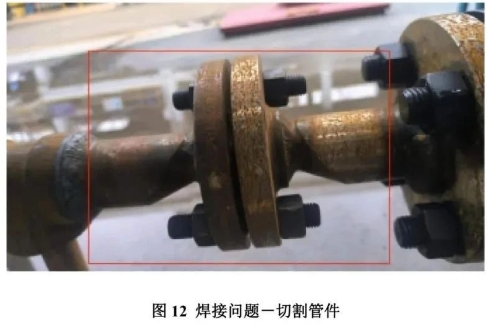

1.管道和法蘭之間的焊接，是通過對管道切割后使管道和法蘭強行匹配實現的。

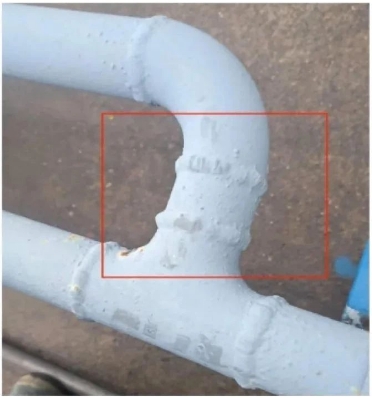

2.焊縫距離過近。

圖13 焊縫離得過近

(九)壓力管道穿越墻體無套管

壓力管道穿越墻體時，應設置套管，且套管與壓力管道間應填充無害不燃材料。下圖是負面典型。

圖14壓力管道穿墻未設置套管

(十)壓力管道未檢驗/未注冊登記

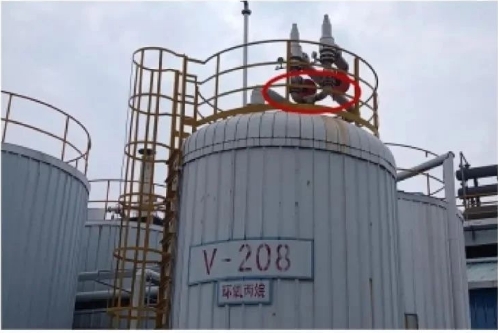

1.安全閥入口管道設備本體至安全閥入口管道，未注冊登記未檢驗。

圖15 安全閥入口小接管

圖16安全閥入口壓力管道
